| オートガイドシステム構築 | ||
| ＡＧＡ−１（ビクセン） | ||
| ＷＡＴ−１００Ｎ（ワテック） |
|
|
| 概要 | |
| ＥＭ２００Ｔ２Ｊｒ（高橋製作所） にオートガイドアダプター ＡＧＡ−１（ビクセン） | |
| を接続し、赤道儀架台の自動追尾システムを構築しました。その内容を掲載します。 | |
| EQ5 GOTO 及び、 Nexstar SE 用にも対応しました。こちらを参照。 |
| 使用部品 | |
| オートガイドアダプター ＡＧＡ−１ （ビクセン） | |
| 高感度ＣＣＤユニット ＷＡＴ−１００Ｎ （ワテック） | |
| 液晶モニタ （ドウシャ） | |
| ２．４倍Ｃマウントアダプター （ビクセン） | |
| ケーブル | |
| EM200T2Jr-AGA-1接続ケーブル 望遠鏡販売店特注製作品 | |
| RCA−RCAケーブル ４ｍ | |
| BNC-RCA変換プラグ ＷＡＴ−１００Ｎ 購入時サービス付属 | |
| モニタケーブル ＡＶ用ミニプラグ−ＲＣＡケーブル ０．５ｍ |
| その他 | |||
| アルミケース | カードケース | ||
| プラスチィクダンボール | 赤セロファン紙 | ||
| ねじりっこ | ビニールガムテープ | ||
| 幅広両面テープ | 結束バンド | ||
| マジックテープ |
| EM200T2Jr-AGA-1接続ケーブル | |
| ケーブルは、望遠鏡販売店にて特注にて製作してもらえます。 | |
| 誠報社 ケーブル長 １．９ｍ（フラットケーブル） ￥７１５０ | |
| アイベル ケーブル長 ３．０ｍ（８芯丸ケーブル） ￥５２５０ | |
| 尚、誠報社におきましては、内容熟知にて製作指示は不要です。 | |
| アイベルにおきましては、コネクタ、ジャックの結線ピン ＮＯ． の指示をする必要があります。 | |
| 仕上がりは、アイベルの製品の方が高級感がありケーブル長も長くて使い安いですが、製作依頼にて自己知識を要しました。 | |
| 向って接点側 | 結線ピン Ｎｏ | |||
| AGA-1側 | Temma側 | |||
| RJ11 | mini-DIN 6pin | |||
| - |- | (RA+) | ---------------- | 2 | |
| - |- | (RA Com) | -------------+-- | 6 | |
| - |- | (RA-) | -------------|-- | 3 | |
| - |- | (DEC Com) | -------------+-- | 6 | |
| - |- | (DEC+) | ---------------- | 4 | |
| - |- | (DEC-) | ---------------- | 5 | |
| ｍｉｎｉ−ＤＩＮ ６ｐｉｎ のﾋﾟﾝ配置は、下記ＨＰをご参照。 | ||||
| http://www.geocities.jp/ngc4826/electronics/astro/relay2/relay_box2.html | ||||
| 完成後の実機動作確認 | ||
| レベルチェック | ||
| １２秒で完了します。 | ||
| ドライブチェック | ||
| ガイド鏡の焦点距離により依存します。長い焦点距離だと短い時間、 | ||
| 短い焦点距離になると長い時間を要します。 | ||
| 例 | ドライブチェック時間 | |
| 鏡筒 | ||
| A80SS（ビクセン） | ５０秒 | |
| RFT102S（国際光器） | ４５〜５０秒 | |
| ED102SS（ビクセン） | ４０秒 | |
| RFT102S：２倍バローレンズ使用 | ３８秒 | |
 |
|

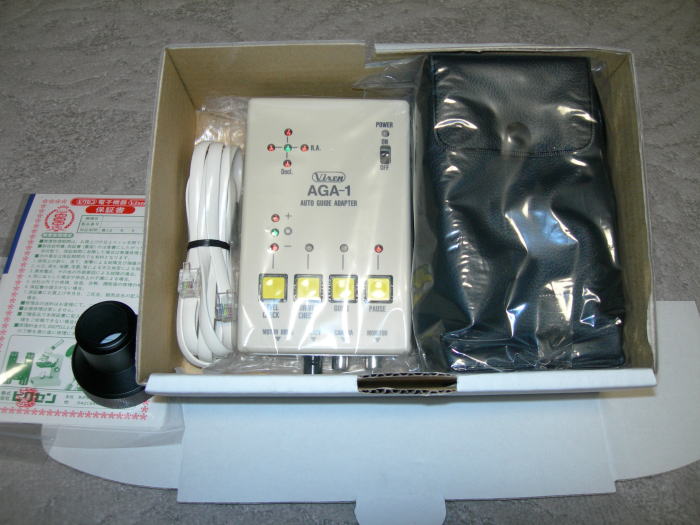

オートガイドアダプター ＡＧＡ−１ （ビクセン) |
|
 |
|

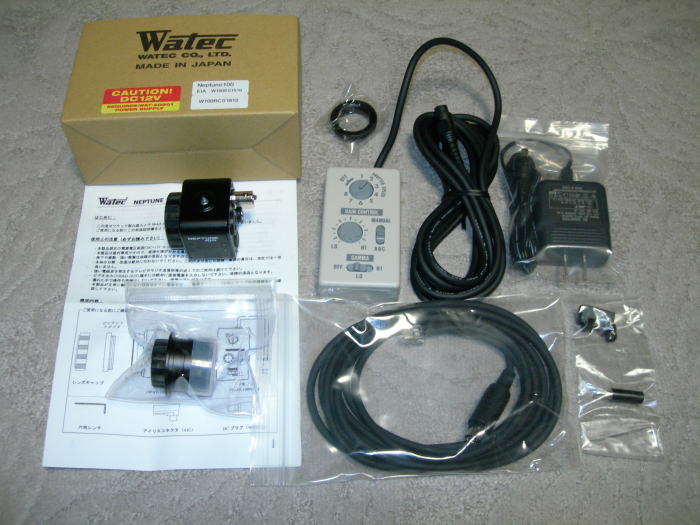

高感度ＣＣＤユニット ＷＡＴ−１００Ｎ（ワテック） |
|
 |
|

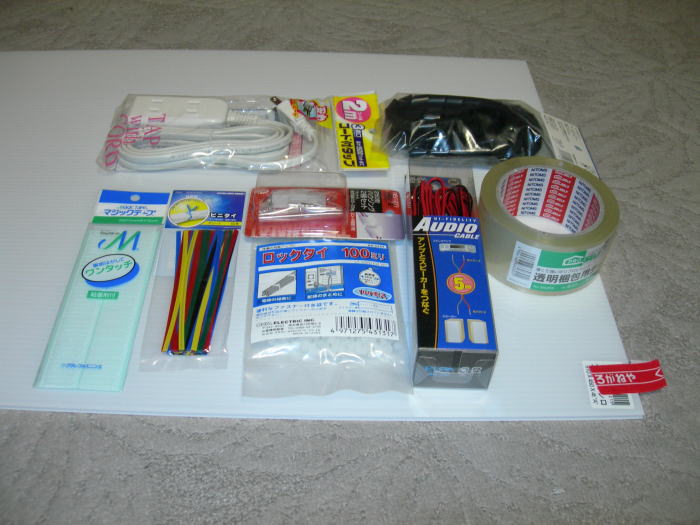

ＡＧＡ用キャリングケース製作部品（ホームセンターより購入） |
|
 |
|

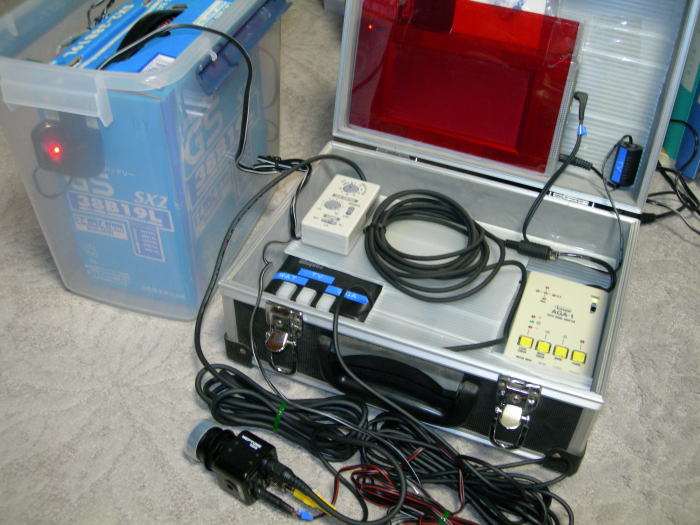

ＡＧＡ用キャリングケース完成状態 |
|
 |
|

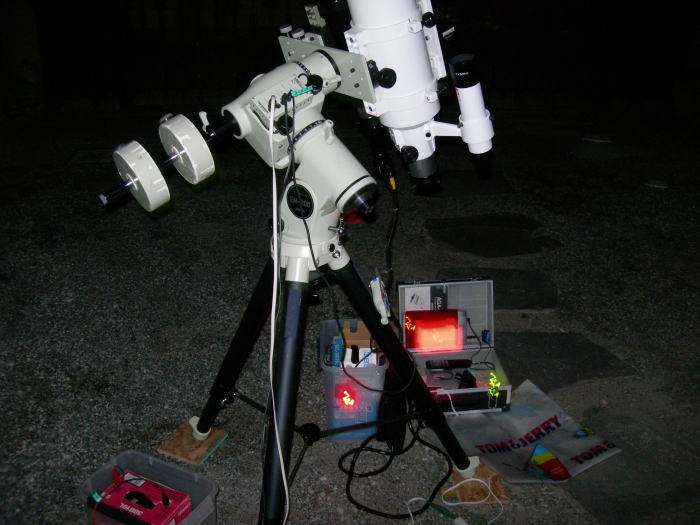

初オートガイドの様子 |
|
 |
|

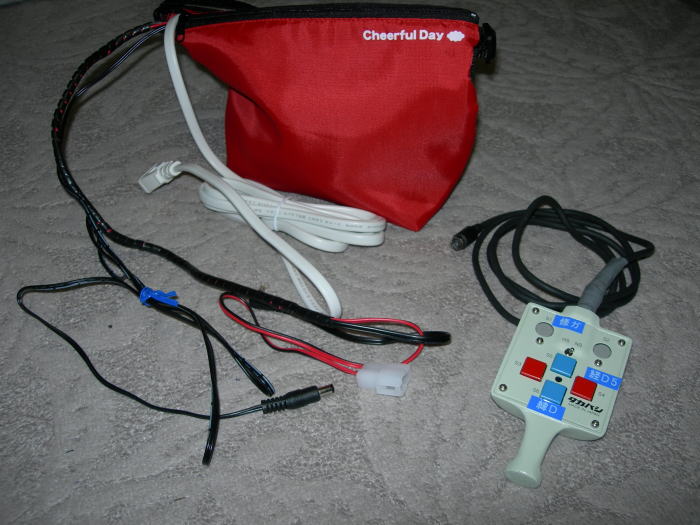

ＡＣ１００Ｖ 電源ユニット製作 |
|
 |
|

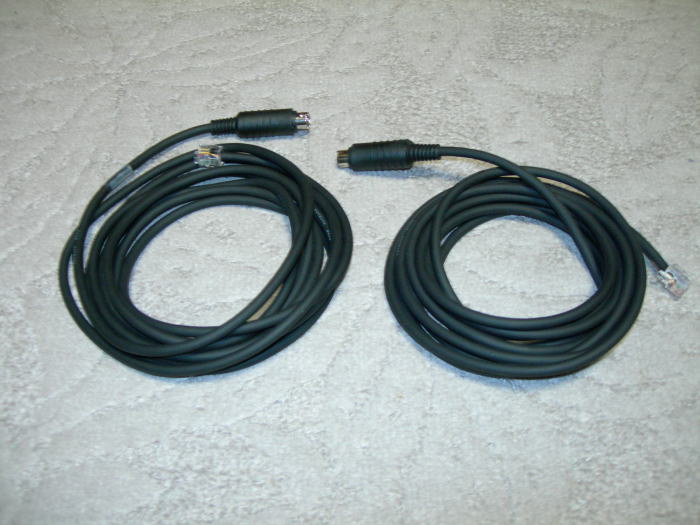

ＥＭ２００Ｔ２Ｊｒ ー ＡＧＡ−１ 接続ケーブル（アイベル製） ２本（１本予備） |
|
 |
|

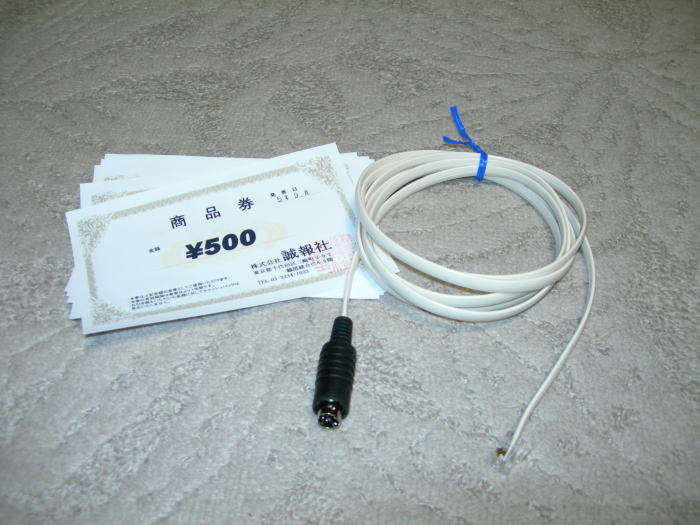

ＥＭ２００Ｔ２Ｊｒ ー ＡＧＡ−１ 接続ケーブル（誠報社製） |
|
| 尚、運用のおきましては、使用している方々の下記掲載のHPをご覧ください。 |
| http://kobe1995.jp/~kaz/astro/AGA-1.html |
| 参考） リレー基板 ＆ Webカメラによるオートガイドシステム（本サイト内） |
 |
