赤道儀

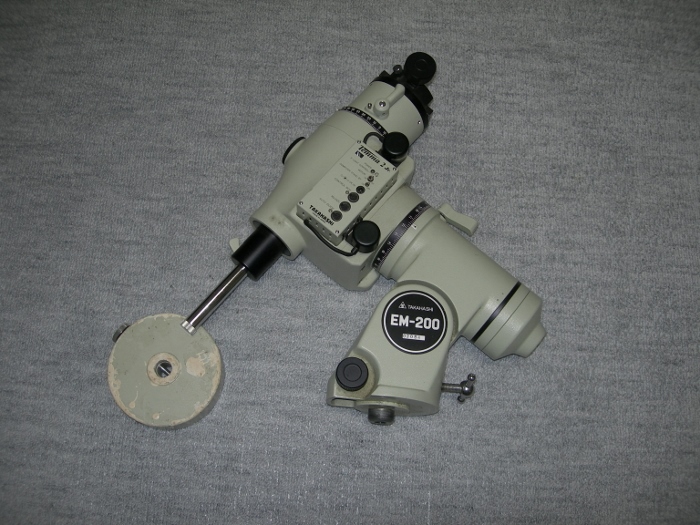

	ＥＭ２００　ＴＥＭＭＡ２　Ｊｒ　架台（高橋製作所）
	ＥＭ１１　ＴＥＭＭＡ２Ｊｒ　導入レポート　ご参照

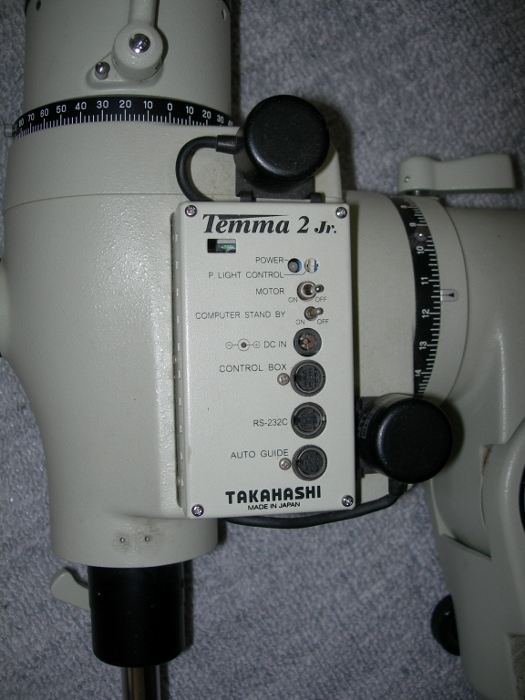

ＴＥＭＭＡ２　Ｊｒ　コントローラ部です。

コンピュータ　ＯＮ　ＯＦＦ、ＭＯＴＯＲ　ＯＮ　ＯＦＦ　の２ケのスイッチがあります。

電源は、ＤＣ１２Ｖ　と　ＤＣ２４Ｖです。ＤＣ２４Ｖで２５０倍速となります。

ストレスなく高速で駆動します。ＲＳ２３２Ｃコネクタは、自動導入用のコネクタです。

ＡＵＴＯ　ＧＵＩＤＥ　のコネクタは、自動追尾用の信号コネクタです。

私は、ＡＧＡ−１（ビクセン）に接続しコントロールしています。

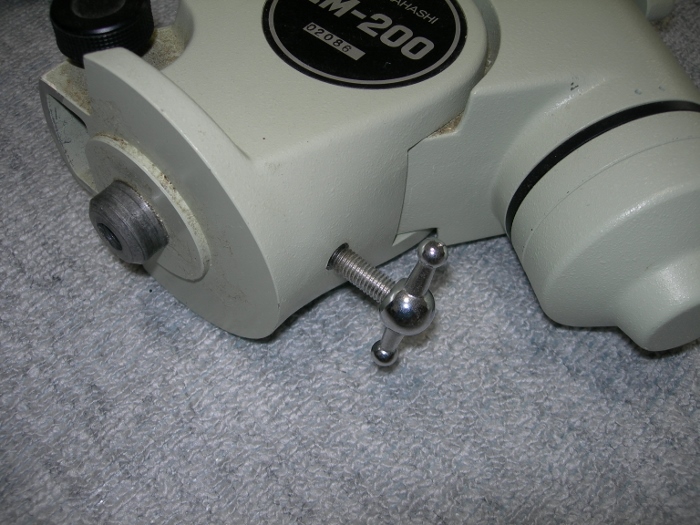

赤緯（高度）調整ネジ。北極星の高さを合わせるのち使う調整部です。

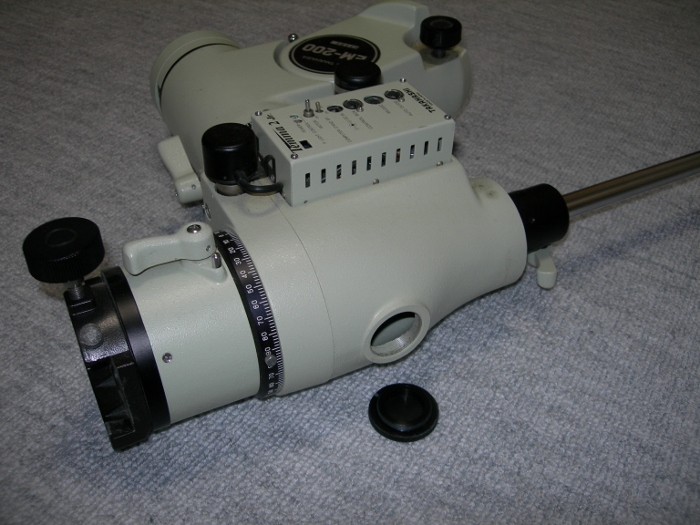

極軸を合わせる時は、極軸望遠鏡部のキャップを外し、バランスウエイトの軸を引き抜きます。

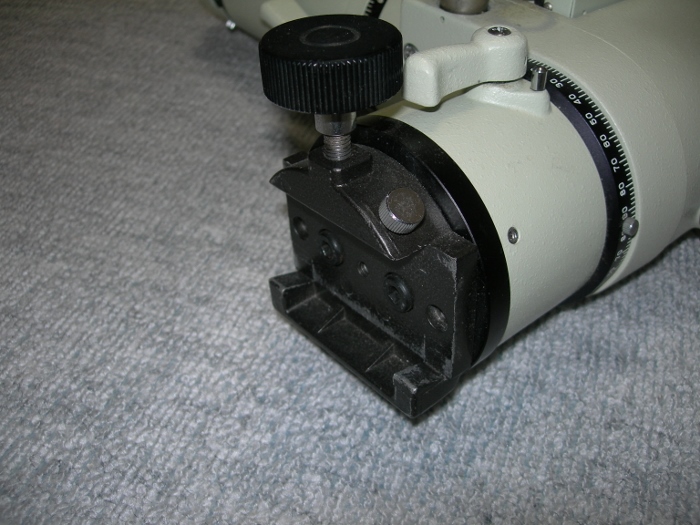

システム化のため赤緯軸には、ビクセンのアリ型プレートを付けてあります。

Ｍ８の六角穴付きボルト（２本）で取り付きます。

バランスウエイトは、５Ｋｇが２ケ標準で付いています。

バランスウエイト軸は、収縮式です。赤道儀架台の中に収納されています。

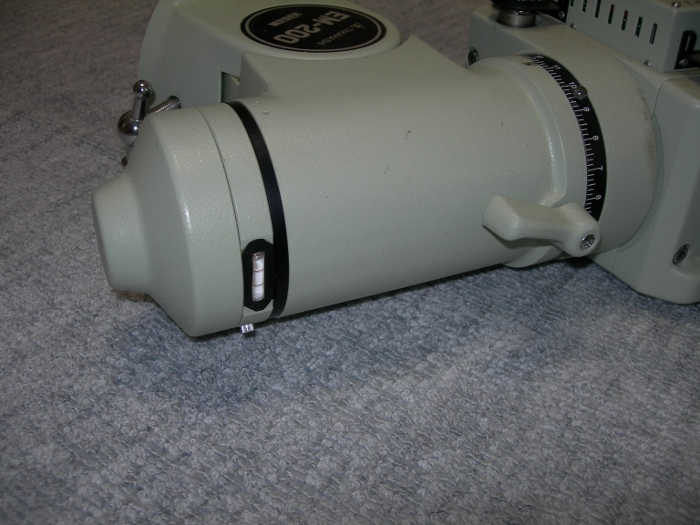

架台水準調整水準器部

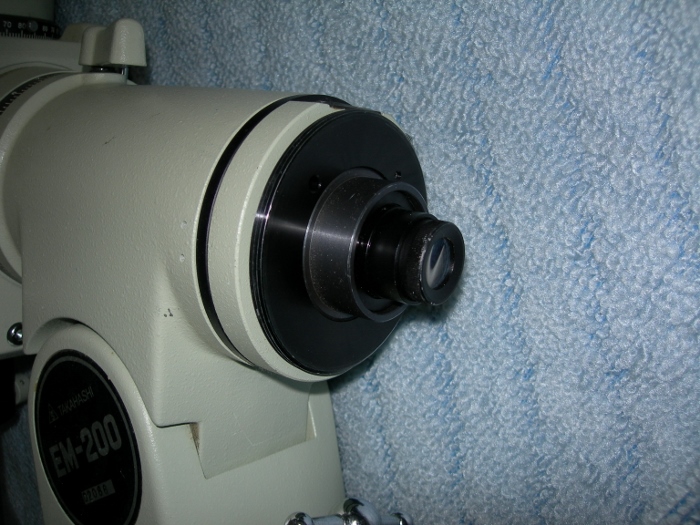

極軸望遠鏡部

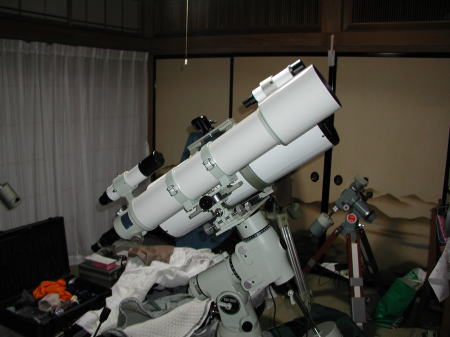

プレートに主砲を２台取り付け

ＦＳ−１０２　AND　Ｒ２００ＳＳ

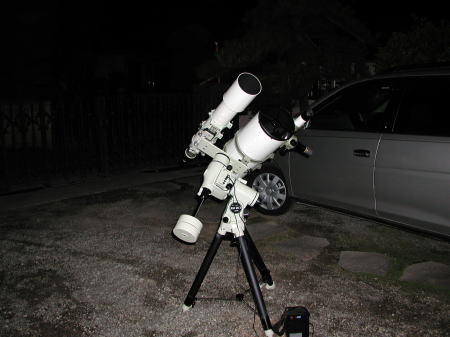

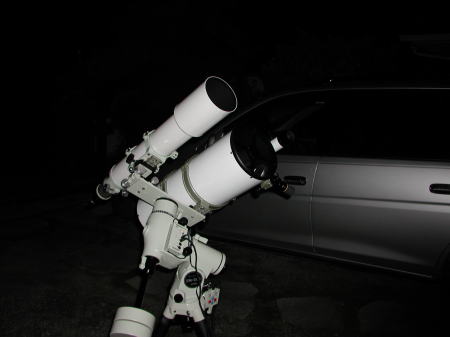

自宅庭にて観望中

ＦＳ−１０２　AND　Ｒ２００ＳＳ

２台載せてもびくともせず追尾中

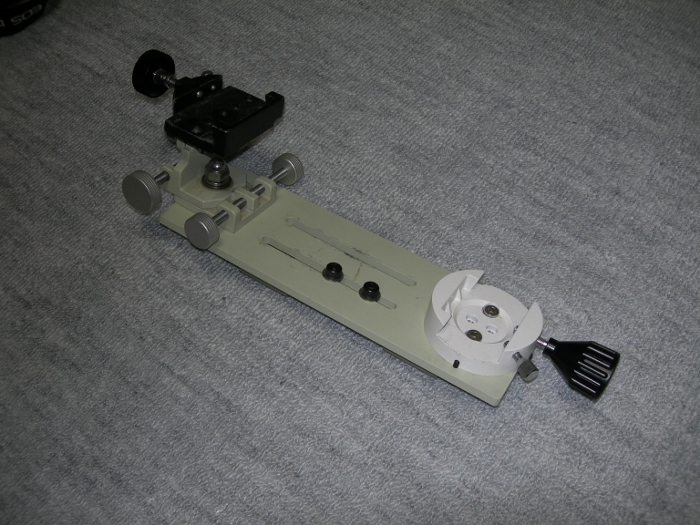

プレートは、こんな状態です。
