TS50 （高橋製作所）　自作システム化改良　＆自作太陽投影板改良

ＴＳ５０をシステム化しました。前回に続き改良として架台側のプレートを金属プレートにて作成しました。

また、赤道儀軸からアリ溝プレートの位置のオフセットが少なくなるようにしました。

太陽投影板におきましては、重量はそのまま（チョット軽量）で遮光板を投影板

と同じ大きさにして影を大きくしました。

改良前を見る：　　ＴＳ５０システム化　　自作太陽投影板

１．ＴＳ５０赤道儀　システム化　改良

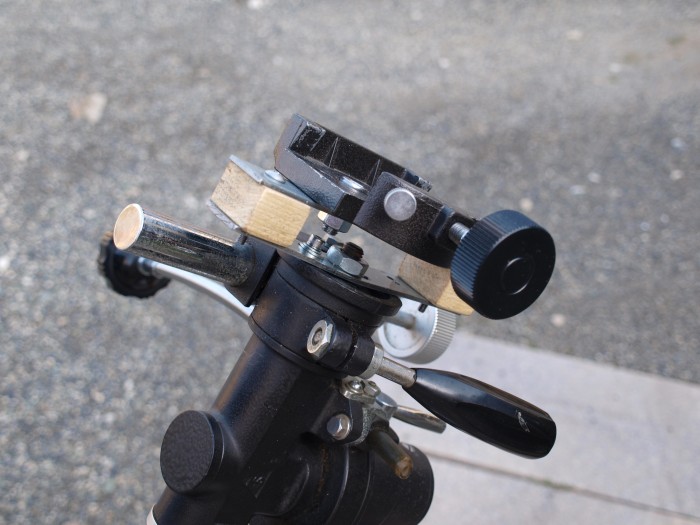

架台のシステム化改良

材料：鉄板（ＳＰＣＣ）　厚さ２．４ｍｍ、Ｍ４六角穴付きボルト（２本）、アリ溝プレート

Ｍ８六角穴付きボルト（１本）、Ｍ８ナット（１個）、Ｍ４ナベネジ　Ｌ＝３０（２本）、木材厚さ２０ｍｍ

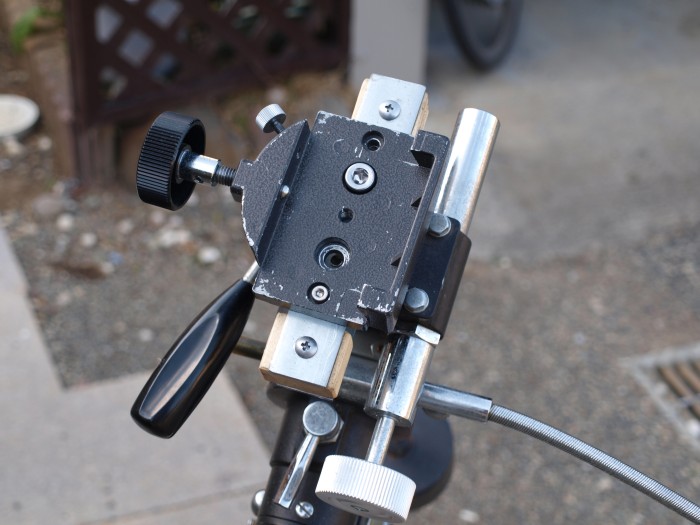

止めネジの位置（上から見る）

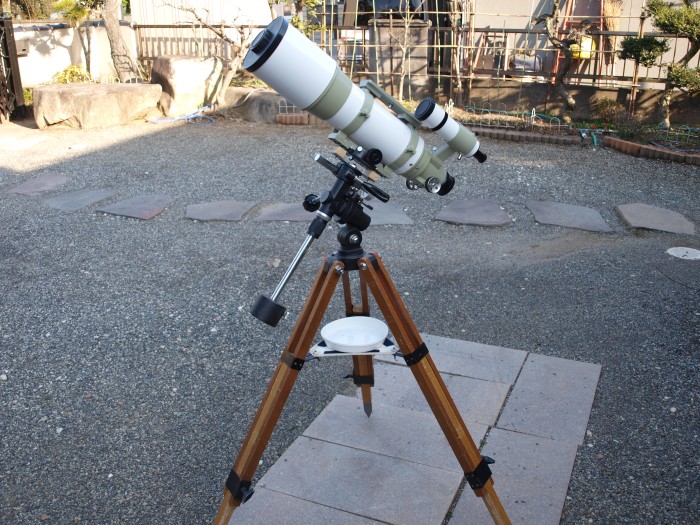

ＳＥ１２０を搭載

ＳＥ１２０は、若干まだたわみますが観望にはさし使いない状態です。

それより、ＴＳ５０自体の方にのクランプ力が負けそうです。

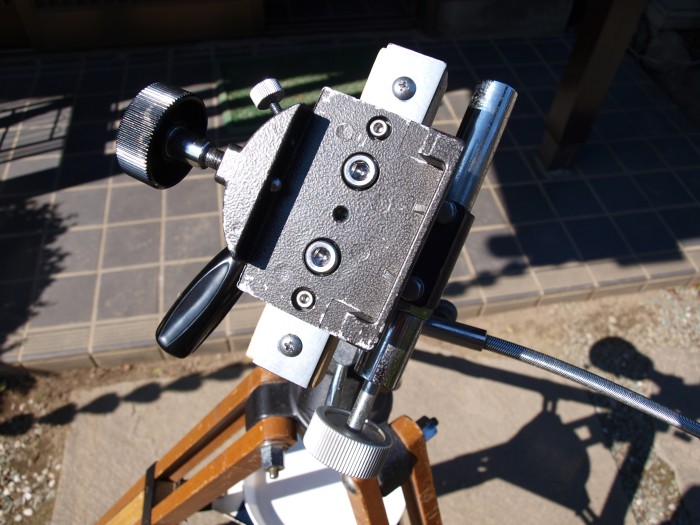

追加：ネジがそろったので、止めるべきネジを止めた写真です。たわみが減りました。

２．自作太陽投影板改良

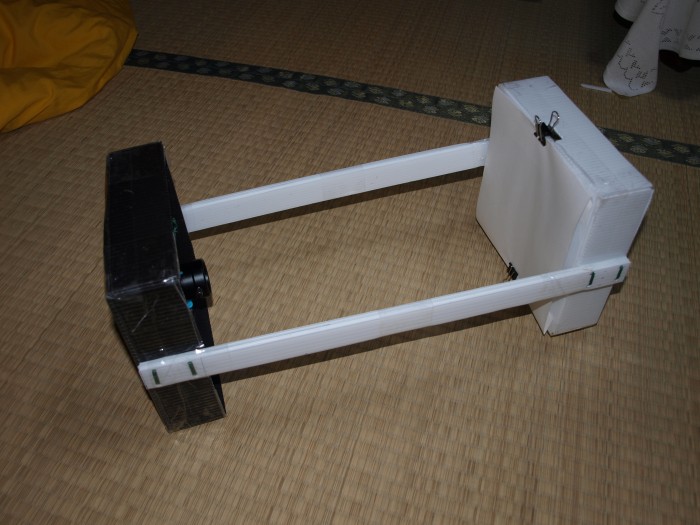

遮光版を１５０角から１９０角に変更。軸を４５０ｍｍの固定し止めを強力に。

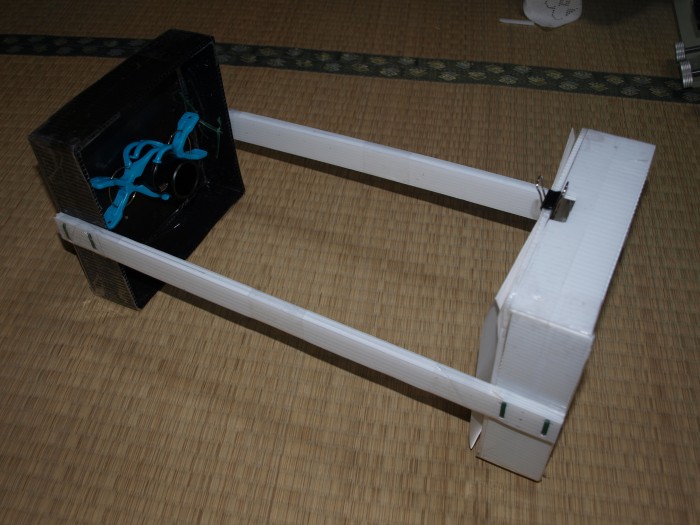

投影板を箱として全体の強度を強く。重量は、若干軽く。

遮光版の箱の厚さを少なく（１００ｍｍ→５０ｍｍ）としアイピースの取り付けを容易に。

投影板の取り付けが遮光版に平行になるように改良

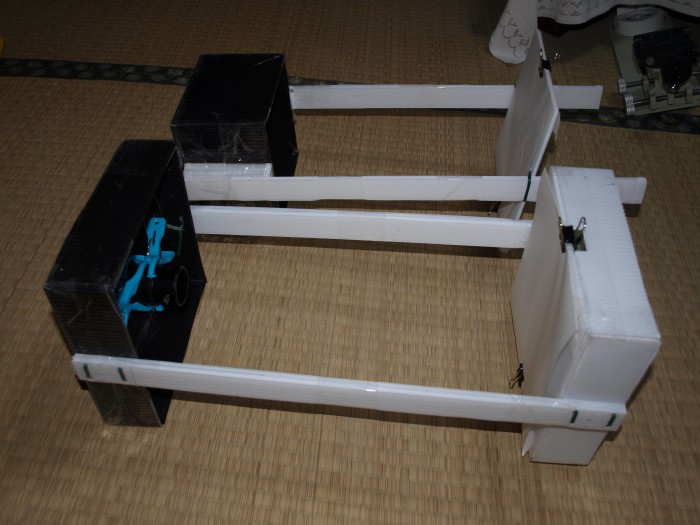

自作太陽投影板が２台になりました。

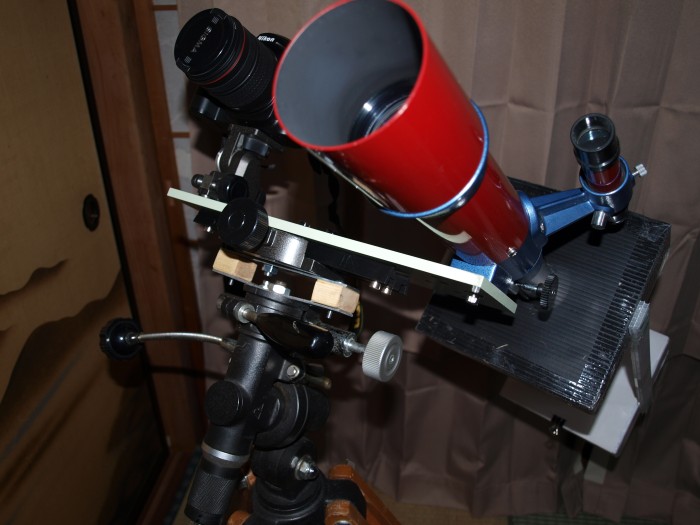

来る金環日食の観望、撮影は、こんな感じでしようと思います。
