ポルタⅡ経緯台　導入レポート

	経緯台

	ポルタⅡ　（ビクセン)

導入レポート

ポルタⅡの導入を記録に。

ベランダでのちょっと見観望で重い赤道儀は大変です。

ちょっと見観望用に経緯台のポルタⅡを導入しました。追々、気の付いた事を記載

したく思います。実売価格２万円程度でこんなすばらしい架台が販売されるとは

大したものです。

メーカー：ビクセン　ポルタⅡ経緯台のメーカＨＰ　

２０２０．６．３　追加購入

還暦を迎え頻繁に使用するポルタ２。１階と２階をたびたび移動しなくてはならず

体力的に大変になってきました。悩んだ末、ポルタ２をあと一台購入してしまい

ました。１階の外用と２階のベランダ用で配備することにしました。

入荷２０１７．５．２５

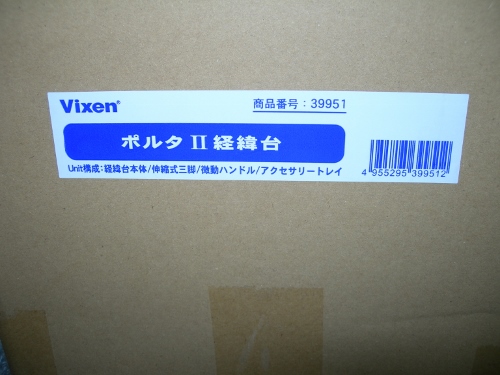

経緯台のポルタが入荷しました。思ったより大きな梱包で到着です。	しかし、軽いです。総重量５．７Ｋｇとの事。搭載重量は、５Ｋｇです。

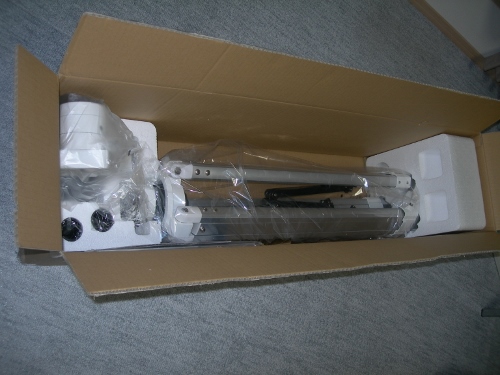

	開封すると脚部は組みあがった状態です。

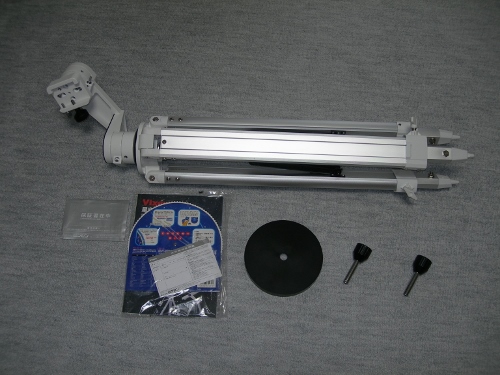

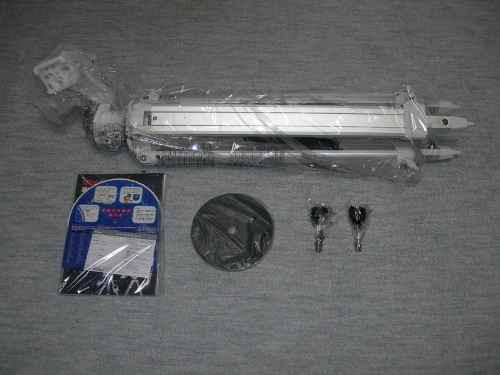

取り出すとすべてビニール袋に入り、傷のつかない様な梱包です。	ピニール袋から取り出した状態です。

	添付書類は、保証書、取説にガイドブックに星座早見盤が入っています。

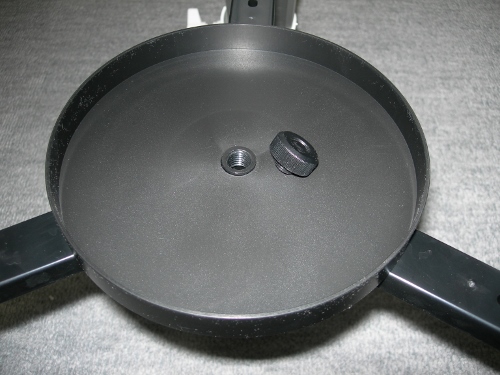

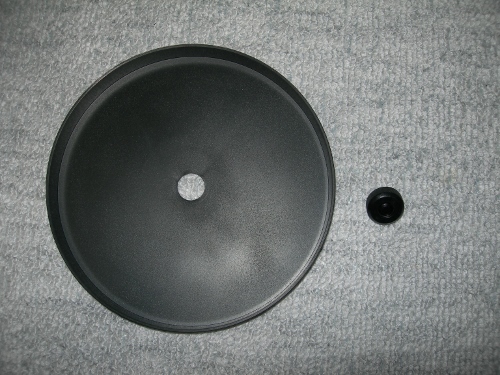

トレイは、プラスチック製です。止めるネジもプラスチック製です。	止めるネジは、止めるべきところに付いていました。


	これで、三脚部の組み立ては終了です。あとは、微動ハンドルを付けてすべての組み立ては終了です。
トレイを止めると脚がしっかりします。


微動ハンドルは、ハンドルのくぼんだ部分と軸のＤカットの部分を合わせ軸にさすだけです。	ハンドルは、すべてプラスチック製です。差し込む時に破損しないか気を使いました。

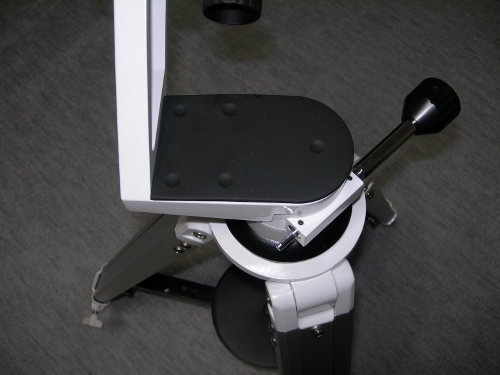

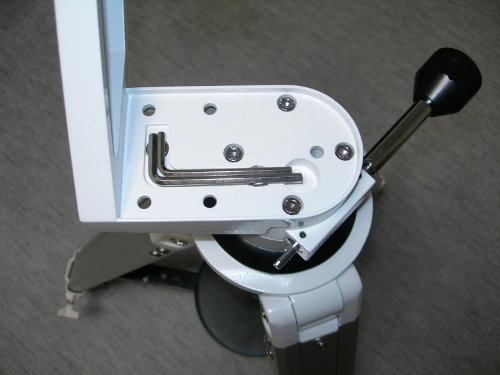

工具は、経緯台のゴムシートの下にあります。フリーストップの硬さ調整に使用する工具です。他、組み換えで使用する工具です。	工具は、経緯台の下部にマグネットが入っており、磁気で吸い付いています。

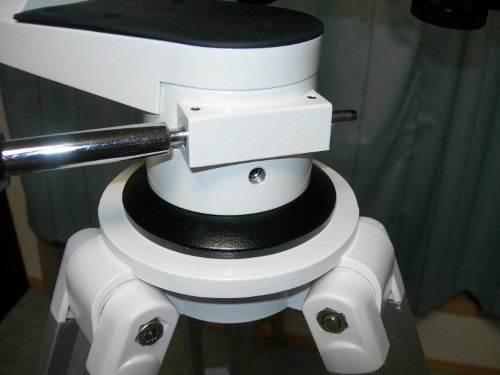

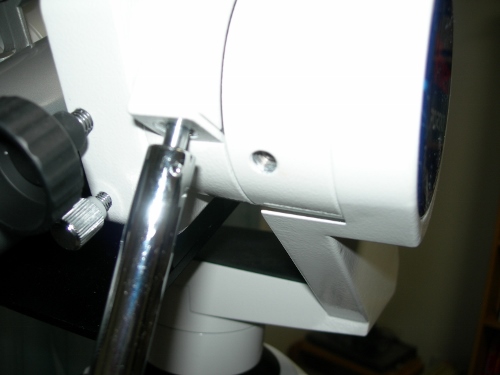

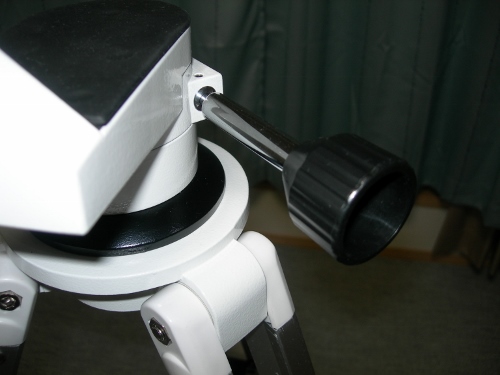

高度のフリーストップの硬さ調整のネジ部です。Ｍ８のセットスクリューネジです。Ｍ８×４０ｍｍのクランプレバーがあれば、完全ロックも可能になります。クランプレバーは、観望のみなら不要。撮影となると必要かも知れません。	水平のフリーストップの硬さ調整のネジ部です。Ｍ８のセットスクリューネジです。クランプレバーは、協栄産業（大阪）で販売されています。他、アマゾンでもクランプレバー、Ｍ８×４０ｍｍで検索されます。アマゾンで適合の品を調査、選択中です。

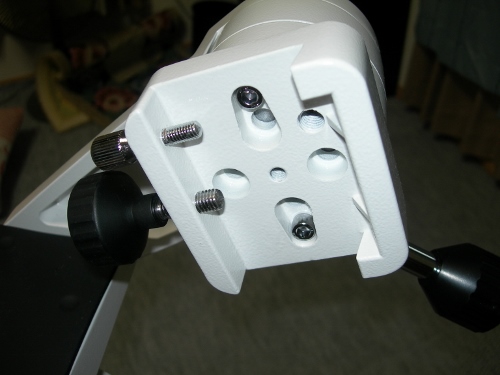

	アリ型の部分は、こんな状態です。位置を変えられます。

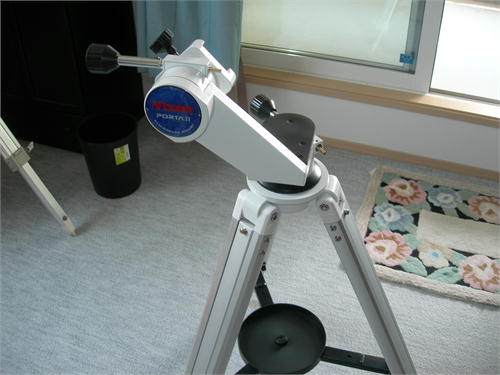

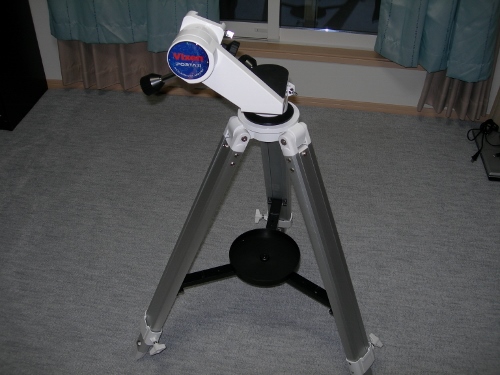

組上がりの状態です。

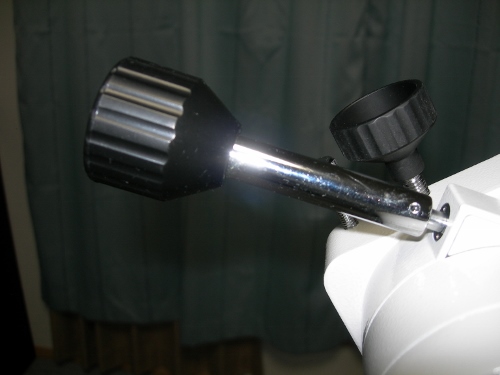

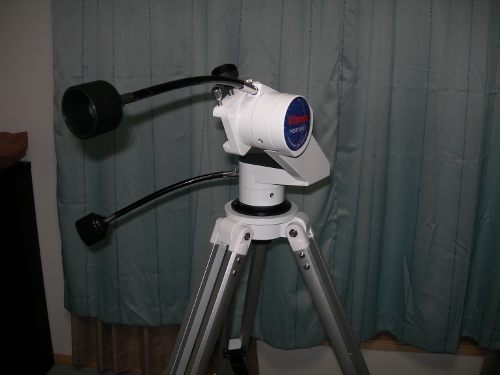

微動ハンドルを３００ｍｍのポルタ用フレキシブルハンドルに交換しました。標準添付のハンドルと違い取り付け部は、金属です。長さもちょうど良く、使い安すくなります。

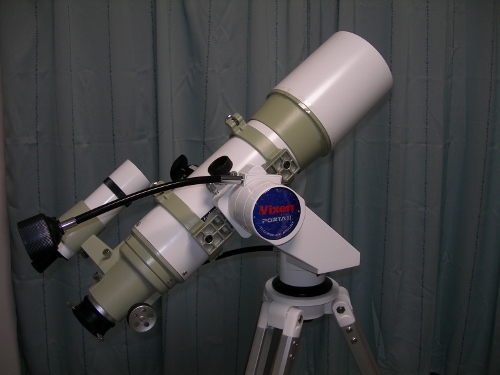

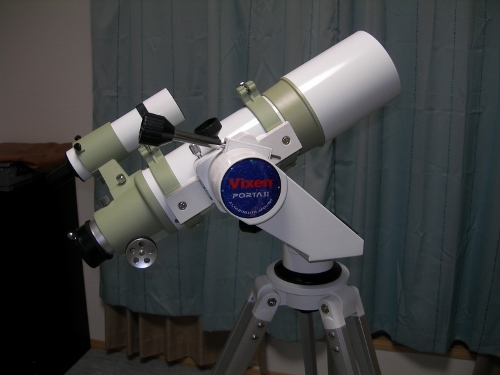

ＳＥ１０２鏡筒を搭載してみました。フリーストップは、何もせずいい感じです。	ＳＥ１２０鏡筒を搭載してみました。フリーストップは、鏡筒の位置をずらすだけで何もせずいい感じです。

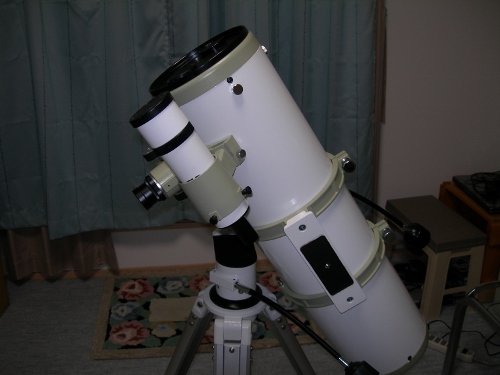

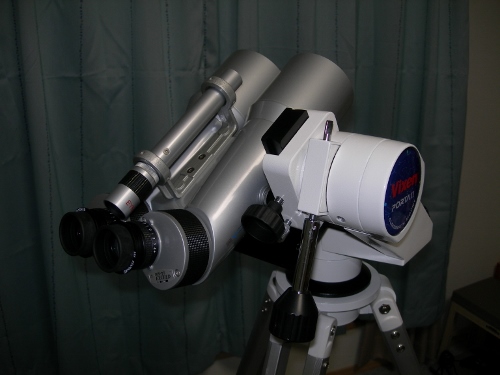

ＳＥ１５０Ｎ鏡筒を搭載してみました。辛そうですがフリーストップは、何もせずいい感じです。使用限度内です。この辺までの重量が良いところです。ポルタ２の搭載可能鏡筒外径は、１６０ｍｍ以内です。	ＢＳ－７７を搭載してみました。フリーストップは、何もせずいい感じです。ポルタ用マルチプレートを使用しました。マルチプレート詳細。


鏡筒をずらすのは面倒なので何か良い方法はないかと検討しました。

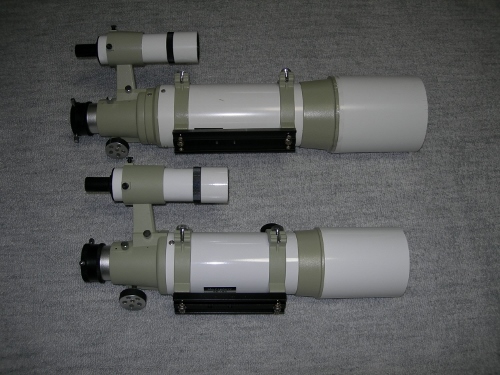

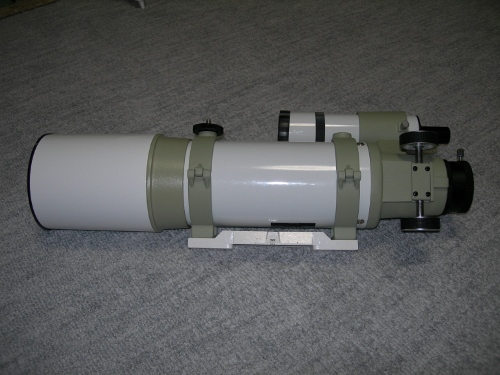

アタッチメントプレート（ビクセン）装着でした。	スライドプレート（ケンコー）に変更しました。これでフリーストップのまま、眼視観望、直焦点撮影が出来るまで対応できないものかと試してみました。

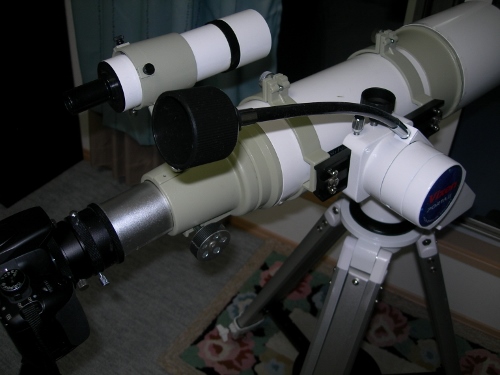

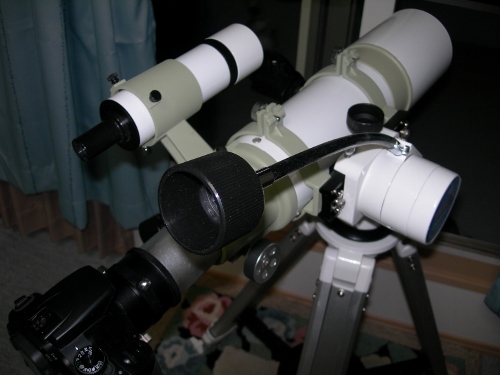

ＳＥ１０２　眼視観望フリップミラー装着：ほぼ中央部でつり合います。	ＳＥ１０２　直焦点撮影一眼カメラ装着：手前側でつり合います。

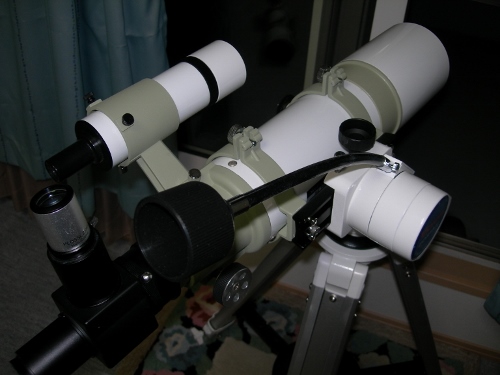

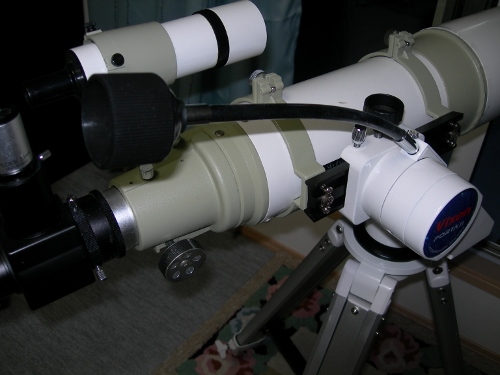

ＳＥ１２０　眼視観望フリップミラー装着：手前側１／４辺りでつり合います。	ＳＥ１２０　直焦点撮影一眼カメラ装着：同じく手前側１／４辺りでつり合います。
スライドプレートを使用すれば眼視、直焦点撮影ならばフリーストップ機能を活かしたまま使用できます。

クランプレバー取り付けではなくノブ取り付け

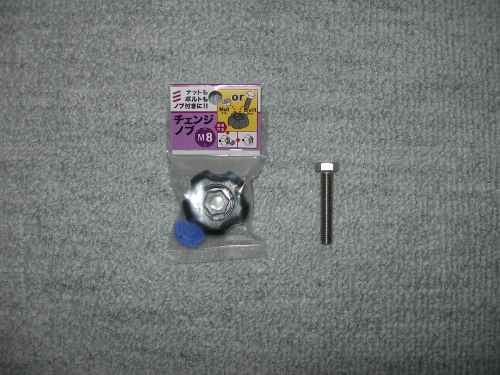

ホームセンターにクランプレバーを捜しに行ったのですが、ありませんでした。その代わりにノブを発見。寸法も良い感じなので買ってきました。チェンジノブ　Ｍ８　　１２８円Ｍ８×４０　六角ボルト（ＳＵＳ）　　５０円各　２個合計　３５６円（税別）チェンジノブ詳細購入ホームセンター：カインズホーム製造元：株式会社　八幡ねじ www.yht.jp チェンジノブ寸法、通販価格等

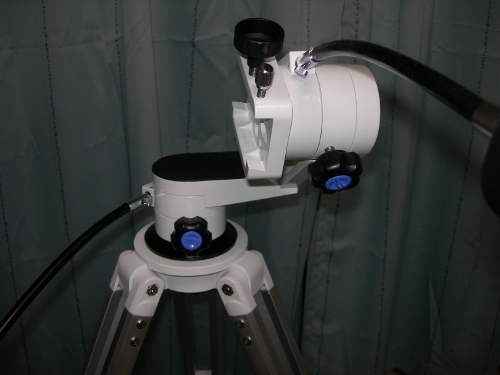

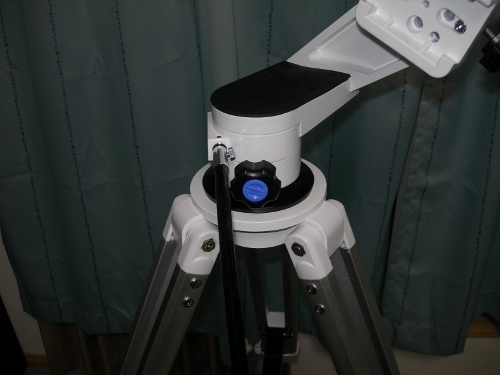

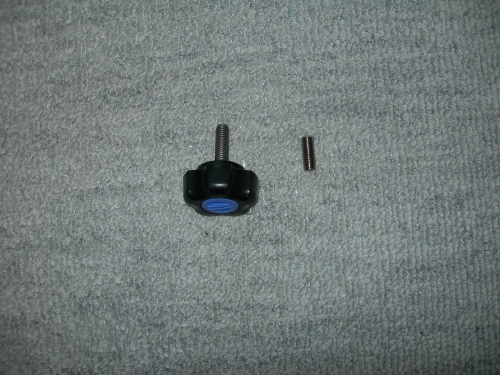

組み上げたノブ　と　ポルタⅡから抜いたセットスクリューネジです。	２本装着しました。

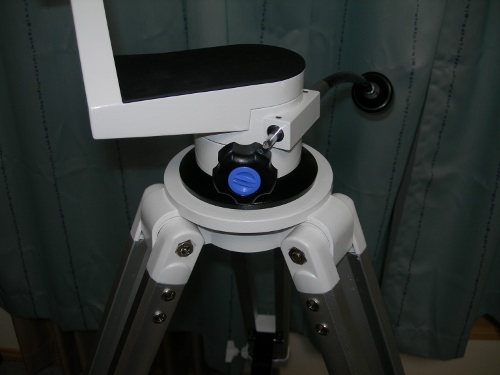

しかし問題。微動ハンドルと干渉します。しかし、３６０度中の一点のみです。使用（観望使用）して見たら問題なし。チョットした事です。３６０度使用する事は、無いでしょう。	微動ハンドルの軸と干渉します。干渉を避けるには、クランプレバーで無ければだめの様です。しかし、使い勝手上、まず問題ないのでこれで良しとしました。おいおい、安いぞ　３５６円の出費でした。

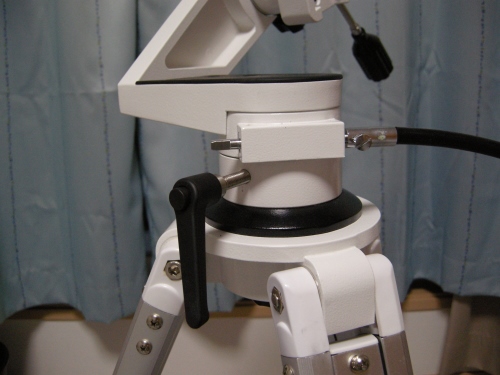

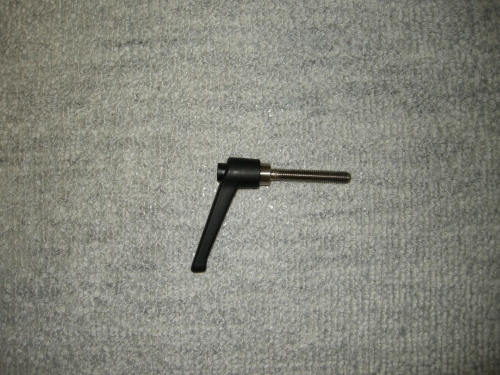

干渉するのはやはり時に不便を感じクランプレバーと交換しました。２０１８．１１．２９　改善	クランプレバーは、型式：LEMS-８－５０－BK－CBK（メーカー：NBK）２０１８．１１．２９　購入

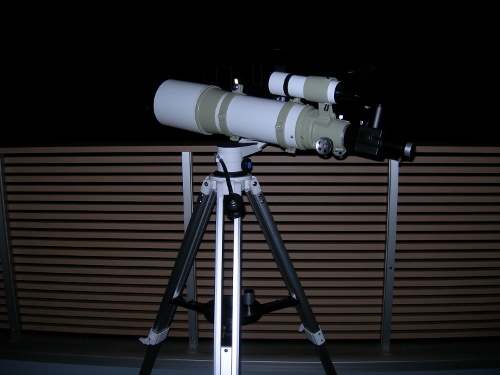

ノブを付けて木星観望快適です。	ノブを付けて土星観望快適です。

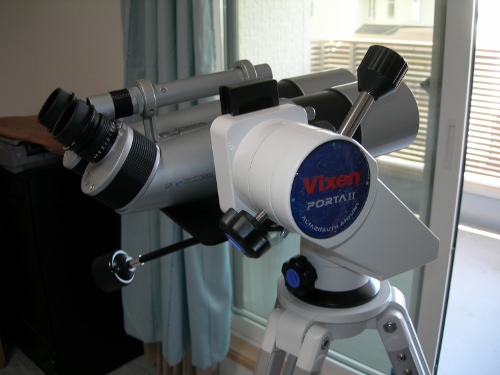

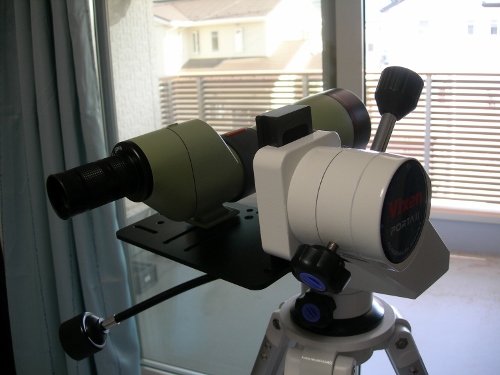

ノブを付けポルタ用マルチプレートを装着し、Ｂｓ－７７を搭載してみました。	ノブを付けポルタ用マルチプレートを装着し、バードランド８０を搭載してみました。

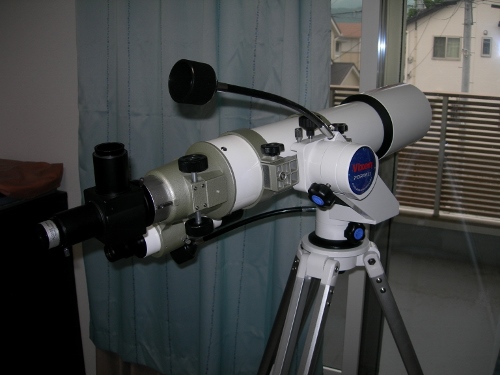

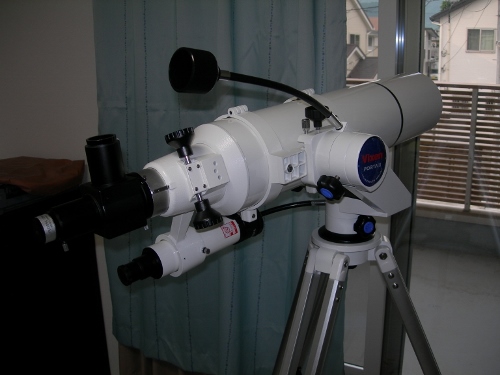

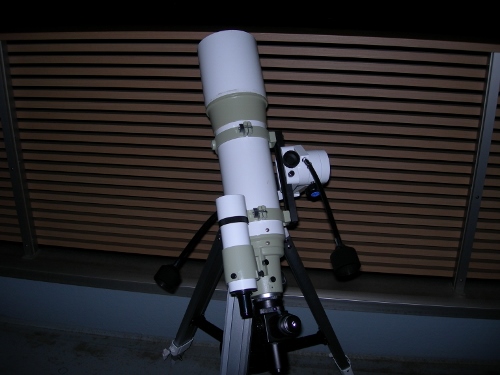

ノブを付けＥＤ１０２ＳＳを搭載してみました。ノブ付きにてつり合いもあまり気にせず搭載できました。ＥＤ１０２ＳＳの重量は、付くものを付けて５Kg丁度でした。	ノブを付けＥＤ１１４ＳＳを搭載してみました。ノブ付きにてつり合いもあまり気にせず搭載できました。しかし、経緯台が歪んでいます。ＥＤ１１４ＳＳの重量は、付くものを付けて６Kg丁度でした。

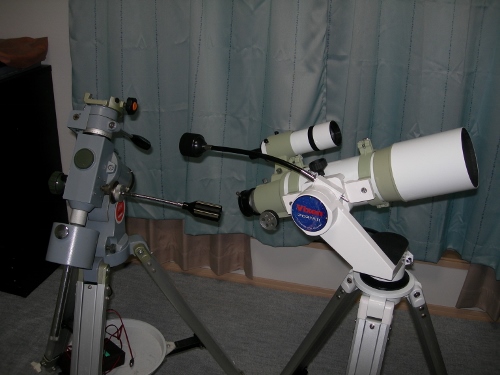

	ＥＭ－１赤道儀と大きさ比べです。

その他　気の付いた点

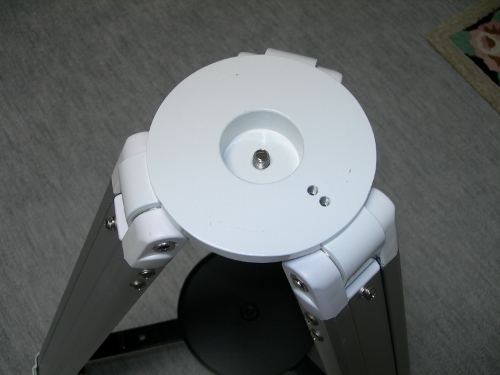

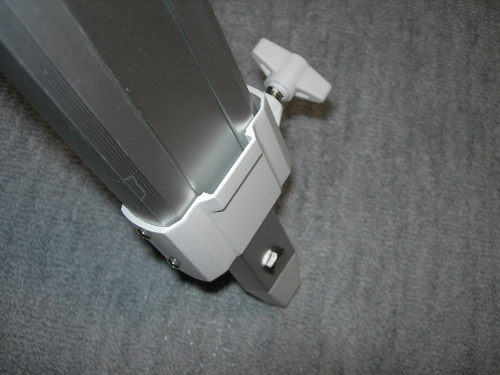

脚の長さ調整部は、アルミです。ハンドルは、プラスチックです。	三脚架台は、アルミ鋳物です。赤道儀搭載時の極軸方向を調整するためのバーの取り付けネジが切ってあります。ＳＸ用寸法と旧ＧＰ用寸法の所に切ってあります。

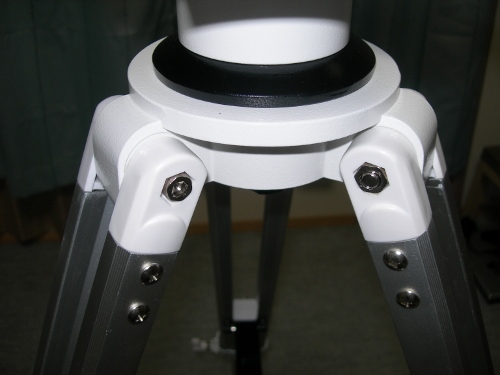

脚部の取り付け部は、プラスチック製です。

２０２０．６．３　追加購入（入荷）

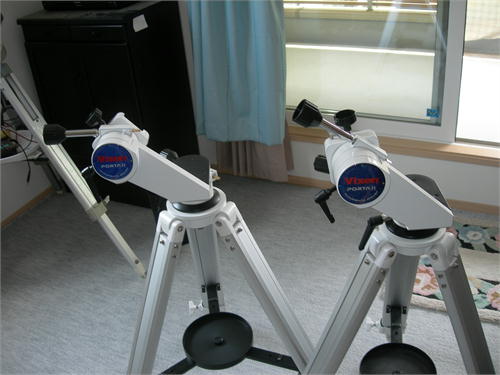

追加で購入した２階用のポルタ２です。	２台並べてみました。
