| オートガイドシステム構築 | ||
| リレー基板（くわなのほしぞら製） | ||
| Ｗｅｂ カメラ（バッファロー） |
|
|
| 概要 | |
| ＥＭ２００Ｔ２Ｊｒ 及び11T2Jr（高橋製作所） にオートガイドリレー基板（くわなのほしぞら製）とＷｅｂカメラ | |
| を接続し、赤道儀架台の自動追尾システムを構築しました。その内容を掲載します。 | |
| 参考： | ＡＧＡ−１ オートガイドシステム構築 |
| 使用部品 | |
| リレー基板 （くわなのほしぞら製） | |
| ＢＳＷ３Ｋ０１ＨＢＫ 30万画素WEBカメラ UVC対応 （バッファロー） | |
| ノートパソコン ＯＳ：Ｖｉｓｔａ （Ｇａｔｅｗａｙ） | |
| ガイド鏡 Ａ８０ＳＳ鏡筒（ビクセン） | |
| ケーブル | |
| EM200T2Jr-AGA-1接続ケーブル 望遠鏡販売店特注製作品 | |
| ＵＳＢプリンターケーブル １．０ｍ | |
| ＵＳＢ Ａ−Ａケーブル 合計 １．５ｍ | |
| 備考 | リレー基板は、くわなのほしぞらのホームページで購入できます。 |
| リレー基板と赤道儀の間の接続は、接続する赤道儀に合わせ自分で | |
| 接続（ハンダ付け作業あり）をする必要があります。 |
| その他 | 品名 | 購入先 |
| プラスチィックケース | １００円均一品 | |
| ビニール梱包テープ | ホームセンター |
| TEMMA2Jr-AGA-1接続ケーブル | |
| ケープルは、ＡＧＡ−１でオートガイドシステム製作時のケーブルを使用しました。 | |
| ケーブルは、望遠鏡販売店にて特注にて製作してもらえます。 | |
| 下記、AGA-1ケーブル接続の情報を販売店に知らせると間違いないです。 | |
| 例） | 誠報社 ケーブル長 １．９ｍ（フラットケーブル） ￥７１５０ |
| アイベル ケーブル長 ３．０ｍ（８芯丸ケーブル） ￥５２５０ | |
| 仕上がりは、アイベルの製品の方が高級感がありケーブル長も長くて使い安いです。 | |
| 結線ピン Ｎｏ | 結線ピン Ｎｏ | |||
| AGA-1側（ユニット側） | Temma側 | 備 考 | ||
| RJ11（オス） | 信号名 | mini-DIN 6pin（オス） | ||
| 6 | (RA+) | ---------------- | 2 | |
| 5 | (RA Com) | -------------+-- | 6 | ＴＥＭＭＡ側の６番ピンには、 ＲＪ１１からの線が２本入ります。 |
| 4 | (RA-) | ---------------- | 3 | |
| 3 | (DEC Com) | -------------+-- | 6 | |
| 2 | (DEC+) | ---------------- | 4 | |
| 1 | (DEC-) | ---------------- | 5 | |
| ｍｉｎｉ−ＤＩＮ ６ｐｉｎ のﾋﾟﾝ配置は、下記ＨＰをご参照。 | ||||
| http://www.geocities.jp/ngc4826/electronics/astro/relay2/relay_box2.html | ||||
| 基板ピン番号 | 信号名 | RJ11ピン番号 | 備 考 | |
| 12 | 未使用 | |||
| 11 | （RA+ COM） | 基板ピンのCOM信号 11-8-5-2番ピン は、基板裏側でジャンパー接続する。 |
||
| 10 | （RA+） | ---------------- | 6 | |
| 9 | 未使用 | |||
| 8 | （RA- COM） | ---------------- | 5 | |
| 7 | （RA-） | ---------------- | 4 | |
| 6 | 未使用 | |||
| 5 | （DEC+ COM） | |||
| 4 | （DEC+） | ---------------- | 2 | |
| 3 | 未使用 | |||
| 2 | （DEC- COM） | ---------------- | 3 | |
| 1 | （DEC-） | ---------------- | 1 | |
| 完成後の実機動作確認 | ||
| キャリブレーション | ||
| ６２秒以内で各信号（RA+ RA- DEC+ DEC-）ごとの動作確認が完了します。 | ||
| ６２秒経っても終了しない場合は、星の動きがない等のコメントでキャリブ | ||
| レーションは、中止されます。 | ||
| キャリブレーション時間 | ||
| ガイド鏡の焦点距離により依存します。長い焦点距離だと短い時間、 | ||
| 短い焦点距離になると長い時間を要します。 | ||
| 例 | キャリブレーション時間 | |
| 鏡筒 | ||
| A80SS（ビクセン） | ２０〜２５秒 | |
.jpg) |
|

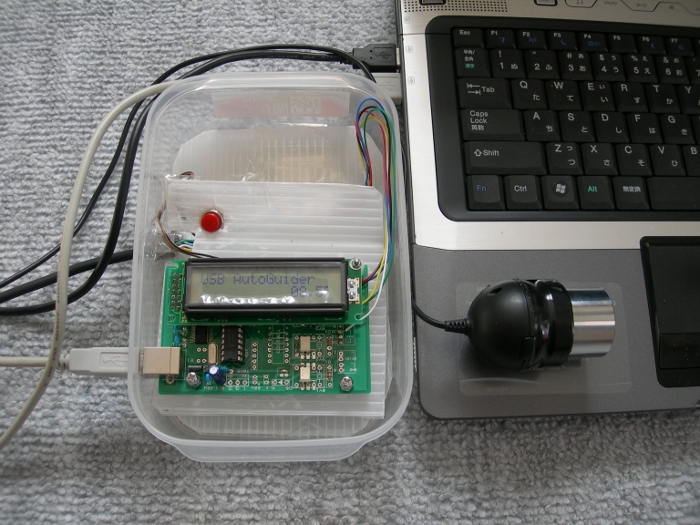

使用部品 Webカメラ（バッファロー） リレー基板（くわなのほしぞら製） |
|
| USBケーブル（プリンター用） ＵＳＢケーブル（延長用） ノートパソコン（GateWay） | |
| 追って、アルミバックにすべてが入るようにしようと思います。 | |
.jpg) |
|

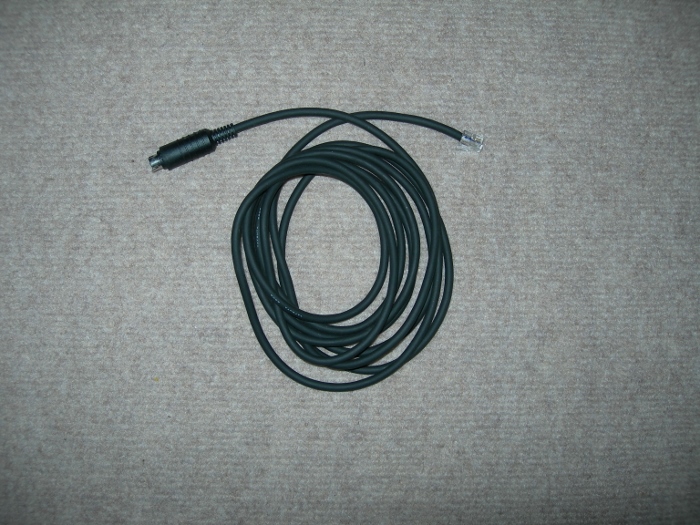

ＡＧＡ-１ TEMMA2Jr 接続用ケーブル（アイベル特注品） |
|
.jpg) |
|

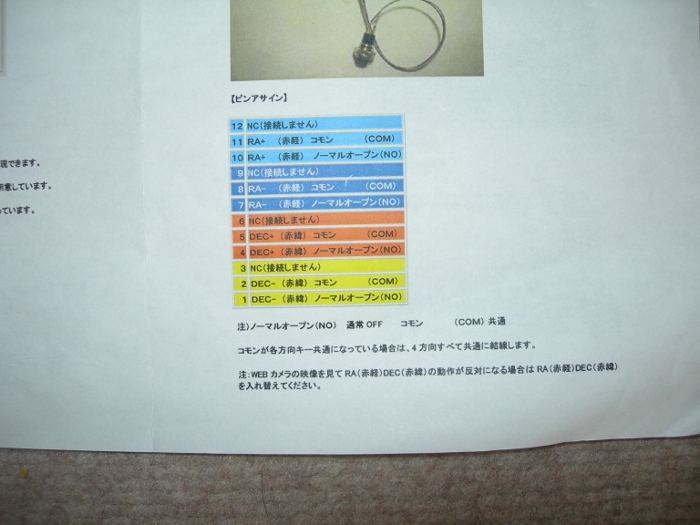

ピンアサイン表（くわなのほしぞら製） |
|
.jpg) |
|

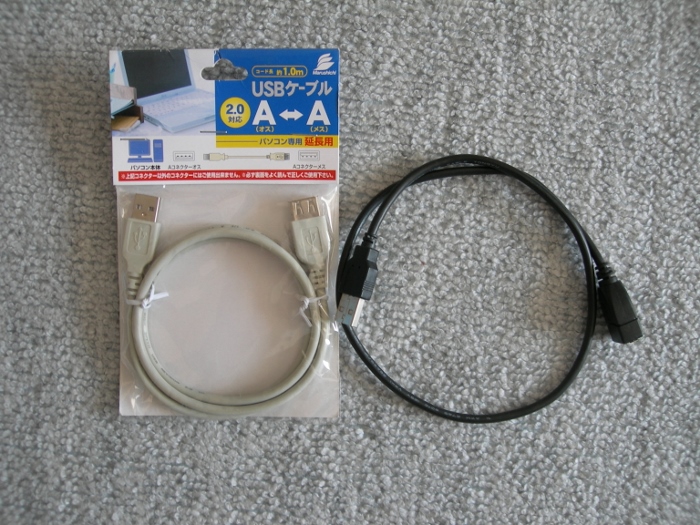

ＵＳＢケーブル 延長用 Ａ−Ａ（合計 １．５ｍ） Ｗｅｂカメラーパソコン間延長用 |
|
.jpg) |
|

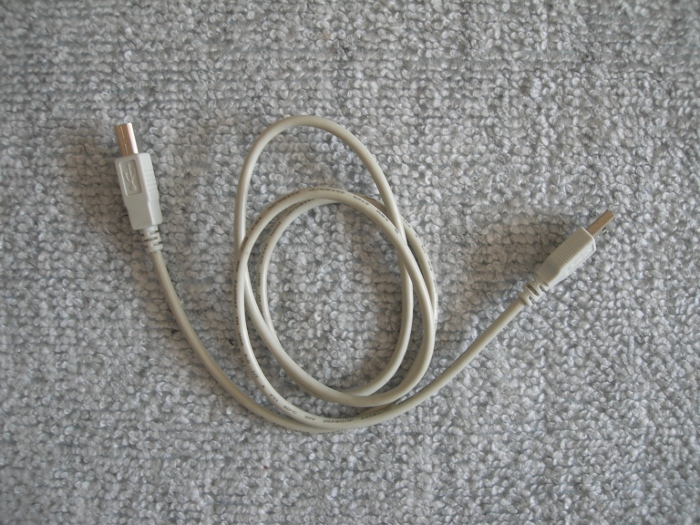

ＵＳＢケーブル プリンター用（１ｍ） リレー基板ーパソコンパソコン間接続用 |
|
.jpg) |
|

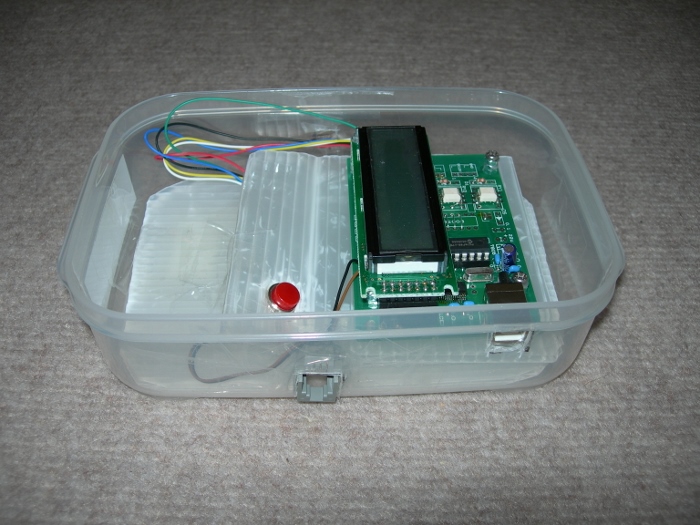

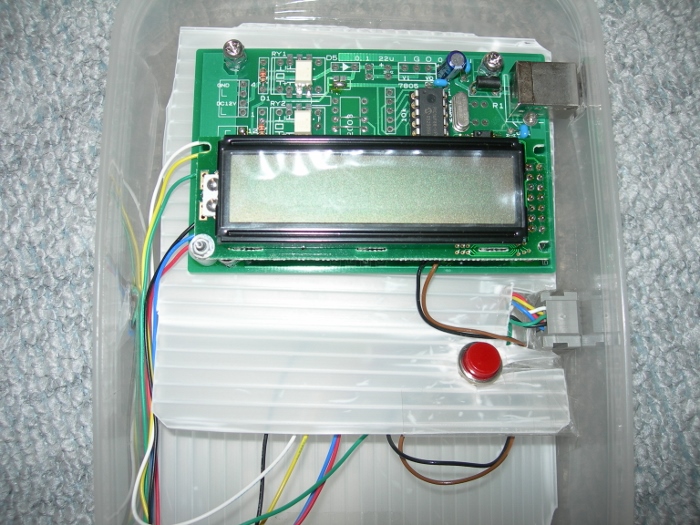

完成の様子 |
|
| 部品参考 | |
| １） リレー基板 | |
.jpg) |
|

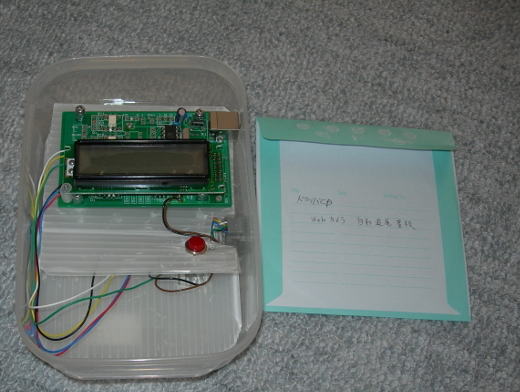

基板を買うと 基板、プッシュスイッチ、RJ１１メスコネクタが付いてきます。 |
|
.jpg) |
|

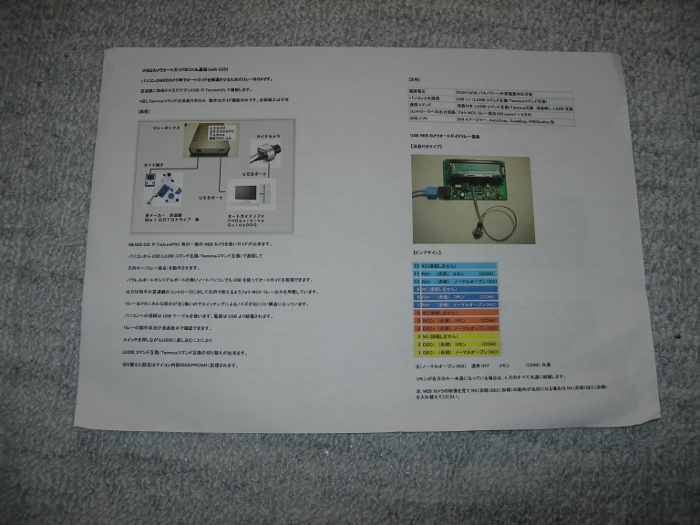

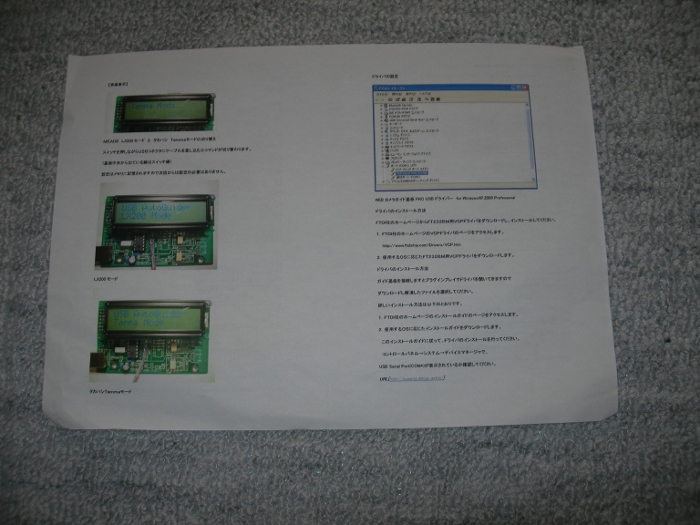

添付説明書 １ |
|
.jpg) |
|
添付説明書 ２ |
|
 |
|
基板ドライバー、ASCOM、FHD Guidingの入ったCDが付いてきます。 |
|
| ２） Webカメラ CCD | |
.jpg) |
|

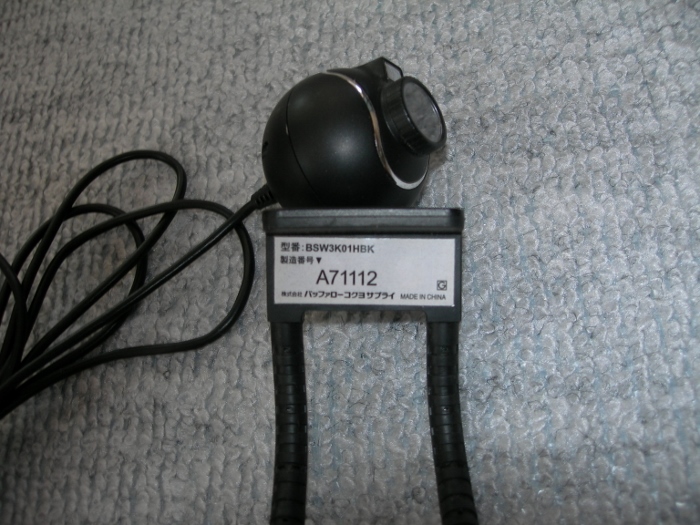

| ＢＳＷ３Ｋ０１Ｈシリーズを使用しました。 詳しくは、メーカサイトをご覧ください。 |
|
.jpg) |
|

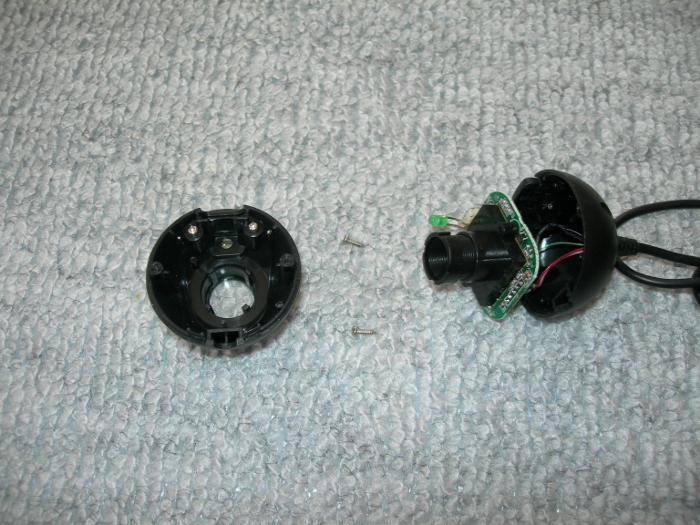

| 後ろのネジ２本を緩めると前後に２分割できます。 | |
.jpg) |
|

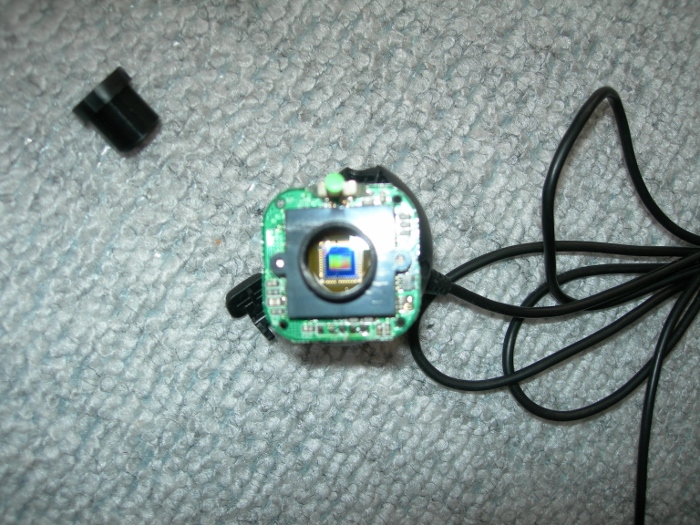

| 不要なレンズとフィルターは取り去ります。 フィルターがあると直焦点ガイド時、星がない時より若干大きな円になります。 ＬＥＤは、黒のビニールテープで遮光します。 |
|
.jpg) |
|

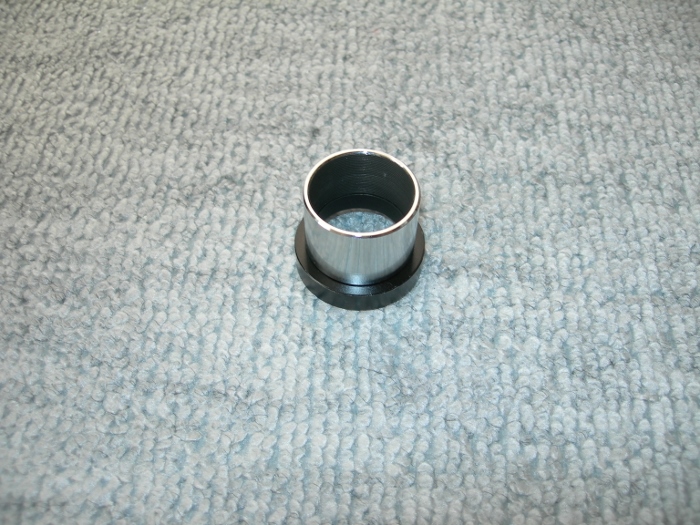

| ３１．７−４３径変換アダプター（ビクセン製）をＷｅｂカメラに取り付けます。 接着、遮光は、黒ビニールテープです。 |
|
.jpg) |
|

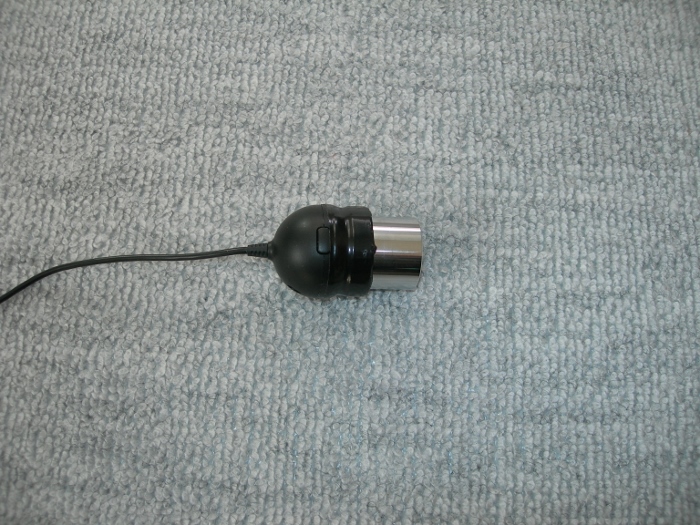

| これで完成です。 | |
.jpg) |
|

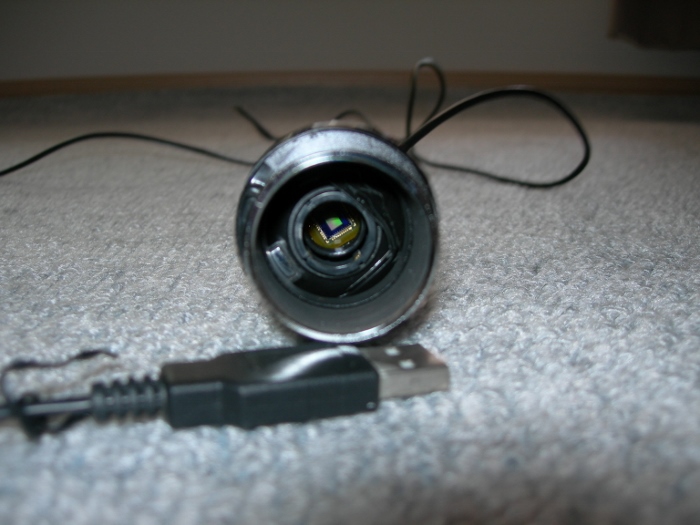

| 覗くとこんな状態です。 | |
.jpg) |
|

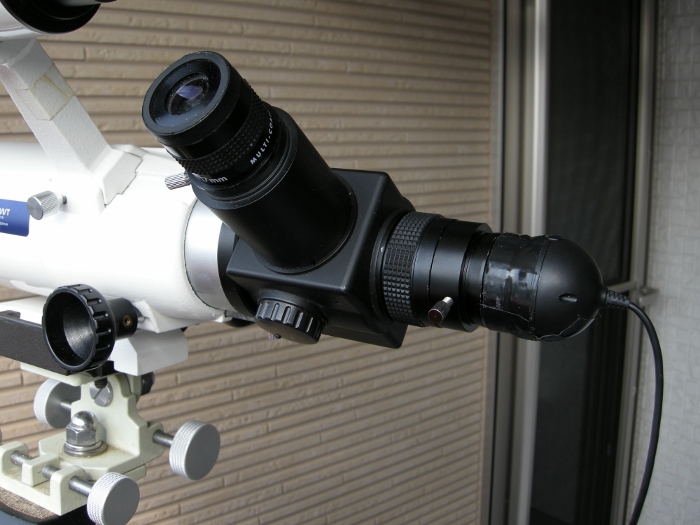

| 直焦点の場合の接眼部は、上写真となります。 | |
| ３） 対物レンズキャップ | |
.jpg) |
|

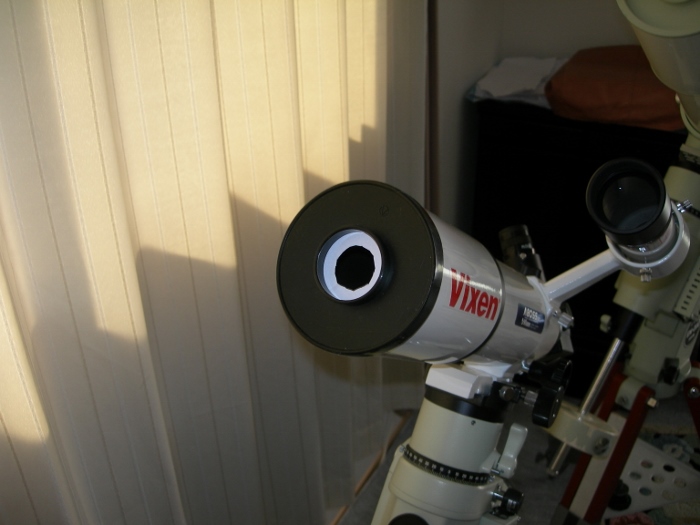

| 太陽光観察の穴よりさらに絞ります。口径が大きいと星が明るすぎて | |
| 点画像にならずガイドが長時間できません。 | |
.jpg) |
|

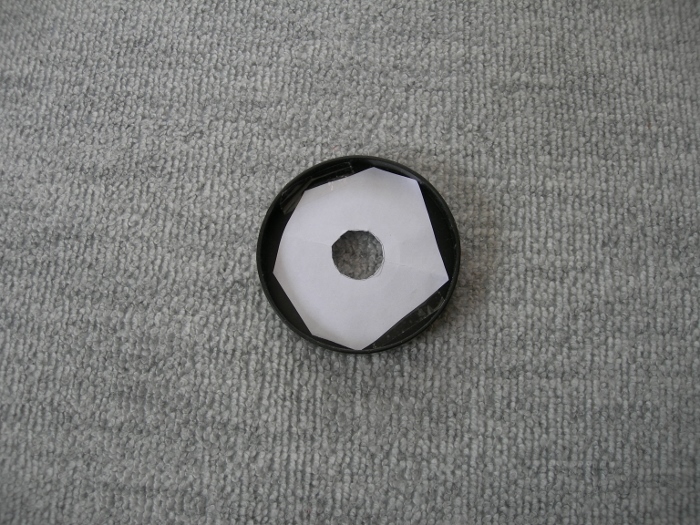

| 裏から見ると単にこれだけです。紙にΦ２４程度の穴を切り開け、 | |
| セロファンテープで固定しただけです。 | |
| Webカメラのソフト | |
| UVC対応ソフトのためインストールソフトは不要。自動インストールとなります。 | |
| 基板用ドライバーソフト | |
| くわなのほしぞら基板添付のCD内ソフトをインストールします。 | |
| ASCOM standard ソフト | |
| くわなのほしぞら基板添付のCDに入っています。 | |
| PHD Guiding ソフト | |
| くわなのほしぞら基板添付のCDに入っています。 | |
| 注） | 新OSについては、ネット上で配布されております。 |
| 上記、ソフト名称をクリックしてください。配布先に接続されます。 | |
| 新OSの基板ドライバーについては、ここを参照してダウンロードしてください。 | |
| リレー基板を購入すると上記の基板ドライバー、ASCOM、PHD Guidingは、 | |
| 添付CDに入っています。 | |
| U R L | 備 考 | |
| くわなのほしぞら | http://kuwana.ddo.jp/astro/TIPS/TIPS5.html | ASCOM スカイセンサー２０００ |
| ＰHD Ｇｕｉｄｉｎｇ の使い方 | http://www.geocities.jp/tomtomshibata/phd_guiding/PHD.html | GPINT Meade DSI |
| PHD Webカメラ TEMMAの使い方 | 本サイト（次頁 ソフトウエアの使い方と設定） | ASCOM TEMMA2 |
| 注） | 使用のカメラごと、カメラの種類を設定する必要があります。 | |
| また、望遠鏡の接続設定をする必要があります。 | ||
| くわなのほしぞらの使い方説明で私が違うのは、カメラの接続と | ||
| 望遠鏡の接続です。私の場合は、Windows WDM−style Ｗｅｂcam カメラです。 |
